eSTUDNA-DUO-10 - online Wi-Fi zařízení pro hlídání hladiny v nádržích a studnách, 2 výstupy, rozsah 0-10m

Kód: ESTUDNA-DUO-10
Novinka
9 540 Kč 7 884,30 Kč bez DPH
Skladem

Online zařízení eSTUDNA-DUO-10 vám umožní on-line sledování výšky hladiny vody ve vaší studni nebo nádrži (v rozsahu 0 - 10m), stačí pouze připojit eSTUDNu-DUO-10 na Vaši domácí WiFi. Aktuální data máte kdykoliv k dispozici ve webové stránce nebo v mobilní aplikaci. Díky on-line datům můžete rychle reagovat na prudké změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

Hlavní výhody:

  • Připojení přes WiFi
  • Online informace o aktuální hladině vody ve vašem mobilu
  • Přehledný graf s historií hladiny
  • Funkce alarmu s hlášením na váš mobil
  • obsahuje dva výstupy s relé schopnými spínat 250 Vstř/10A
  • rozsah měření 0-10m

Obchodní balení obsahuje:

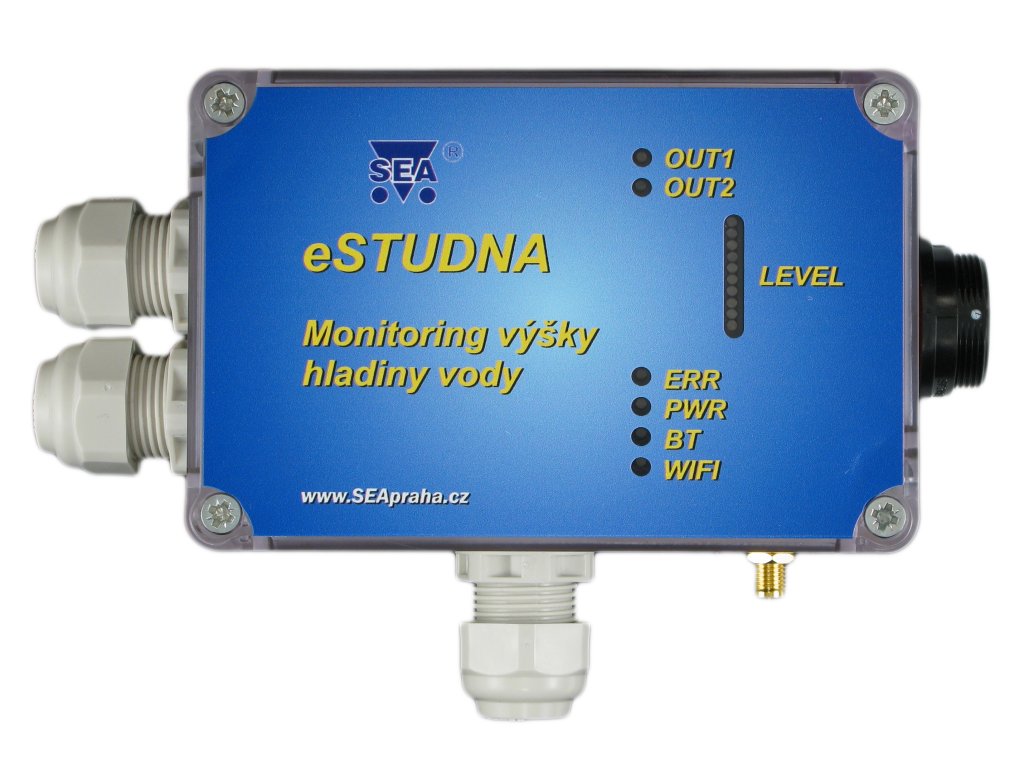

  • 1x vyhodnocovací jednotka eSTUDNA-DUO-10
  • 1x čidlo výšky hladiny 0 - 10m,  průměr koncovky 29mm, celková délka kabelu 11m
  • 1x kloubová prutová WiFi anténa 2 dB

Detailní informace

Detailní popis produktu

Zařízení eSTUDNA-DUO-10 Vám umožní on-line sledování výšky hladiny vody ve Vaší studni nebo
nádrži, stačí pouze připojit eSTUDNA-DUO-10 na Vaši domácí WiFi. Aktuální data máte kdykoliv k dispozici ve webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na prudké změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

Instalace zařízení eSTUDNA-DUO-10 je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V a spárujete s Vaší domácí WiFi.

POZOR: Připojení zařízení smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací!

Pro párování vyžaduje eSTUDNA-DUO-10 mobilní telefon nebo tablet s podporou Bluetooth 4.0 nebo vyšší verzi.

Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům. Ve webové aplikaci jsou naměřené hodnoty hladiny vody přehledně zpracovány do grafu.

Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.

  • On-line aktuální hladina vody
  • Přehledný graf s historií hladiny
  • Nastavení alarmu při překročení minimální nebo maximální hladiny
  • Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci
  • Rozsah měření 0-10m

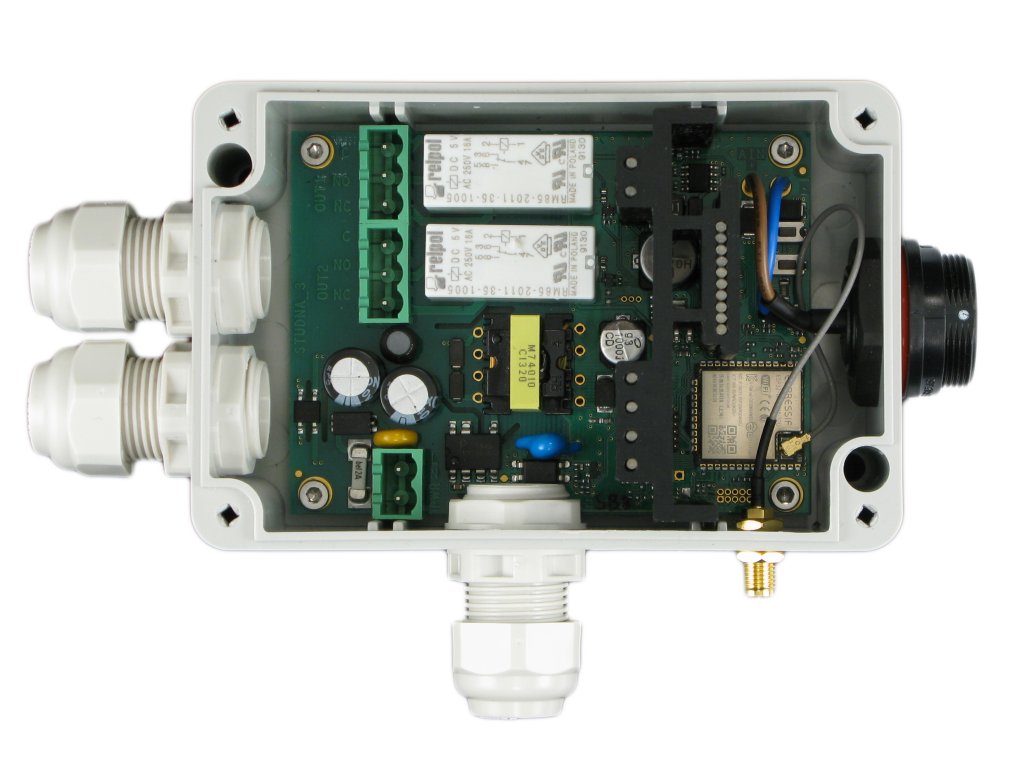

eSTUDNA-DUO-10 obsahuje dva výstupy s relé schopným spínat 250 Vstř/10A. Pokud k tomuto výstupu zapojíte Vaše čerpadlo, můžete ho ovládat. Zapínání a vypínání čerpadla může fungovat v automatickém režimu, který si nastavíte v aplikaci. Druhou možností je spouštět čerpadlo pouhým kliknutím na tlačítko v aplikaci, tedy vzdáleně bez nutnosti osobní přítomnosti u čerpadla.

Rozsah měření u eSTUDNA-DUO-10 je 0 -10 metrů.

V aplikaci eSTUDNA máte vždy a odkudkoliv aktuální informace o hladině vody.

eSTUDNA-DUO-10 je Váš nový pomocník pro co nejlepší využití zásob vody ve studni nebo nádrži.

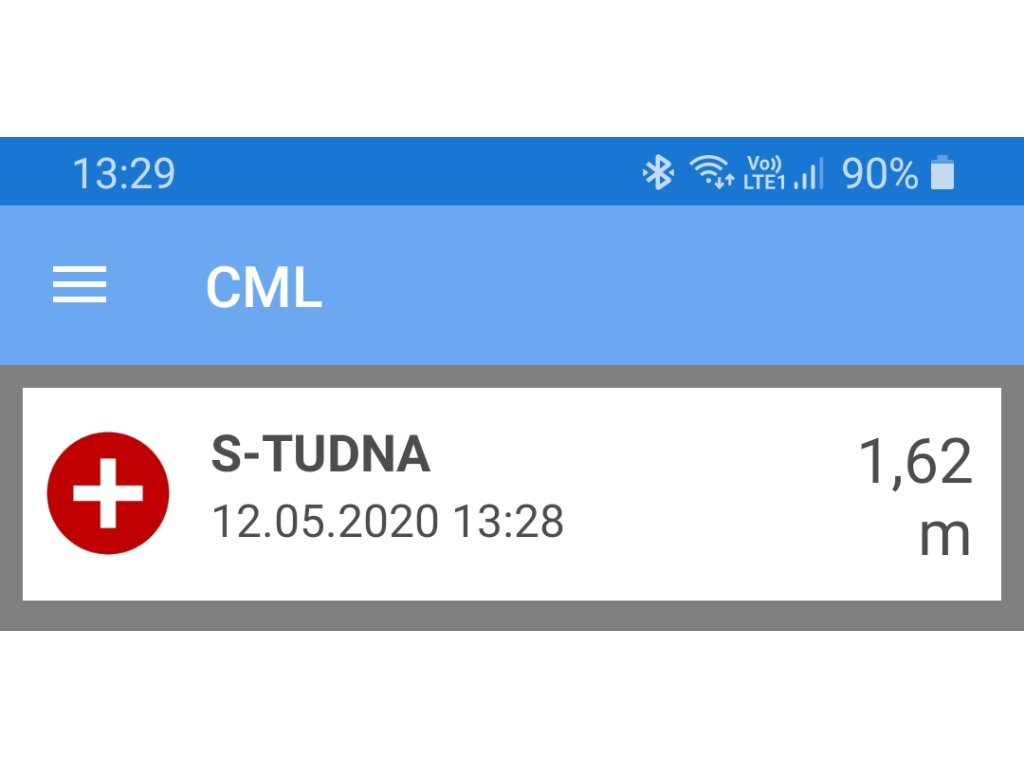

Ovládání z Vašeho mobilního telefonu



Aplikace pro Android a iOS

sea_cml_02_logo_icon_512x512-300x300estudna_appka_mockup

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM a WiFi aplikací jsme vyvinuli aplikaci určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení.

Aplikace umožňuje přihlášení pouze jednoho uživatele. Pokud zařízení ovládá více uživatelů, musí se hlásit všichni pod jedním účtem. Připravujeme novou verzi aplikace, kde bude možnost registrovat více uživatelů.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store po zadání slova „CML SEA„. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód zařízení, který je vložen na štítku v obchodním balení eSTUDNA.

google-play-badge-300x92

https://play.google.com/store/apps/details?id=cz.seapraha.cml

App_Store_Badge_CZ_RGB_blk_092917

https://apps.apple.com/app/id1511530045

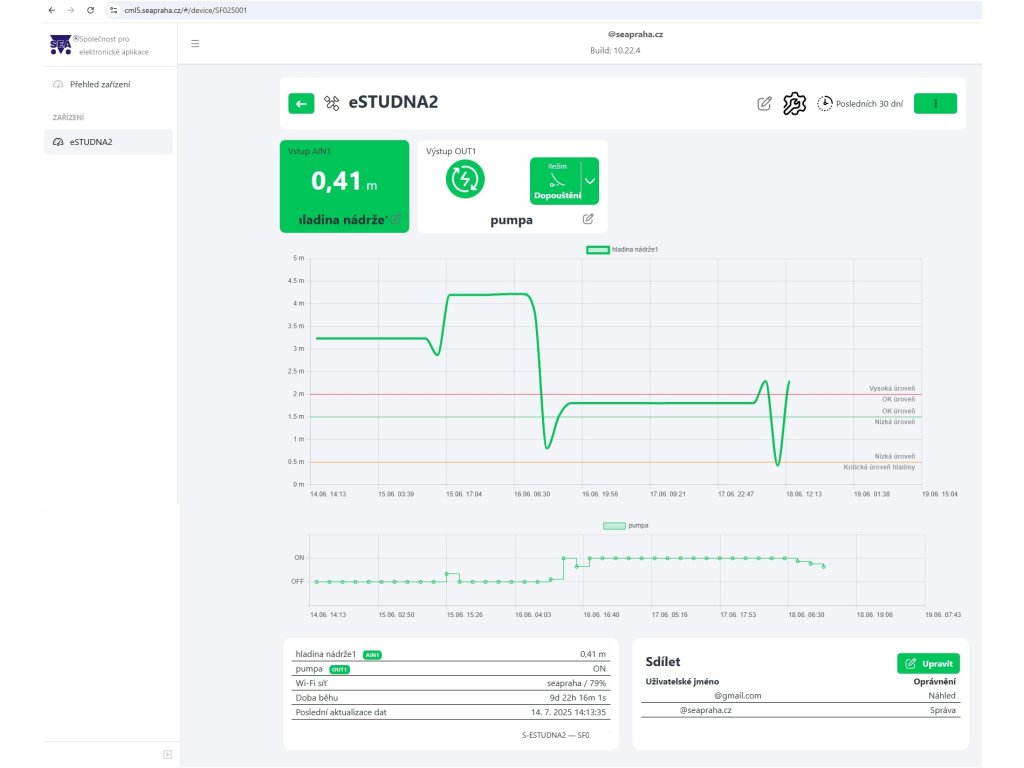

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml.seapraha.cz

Přímo z webové stránky také můžete ovládat výstup nebo si nastavit e-maily s alarmovými hlášeními. Upozornění na alarmy obdržíte e-mailem nebo jako oznámení (push notifikace) v mobilní telefonu. Odeslání SMS zprávy není možné.

desktop_mockup

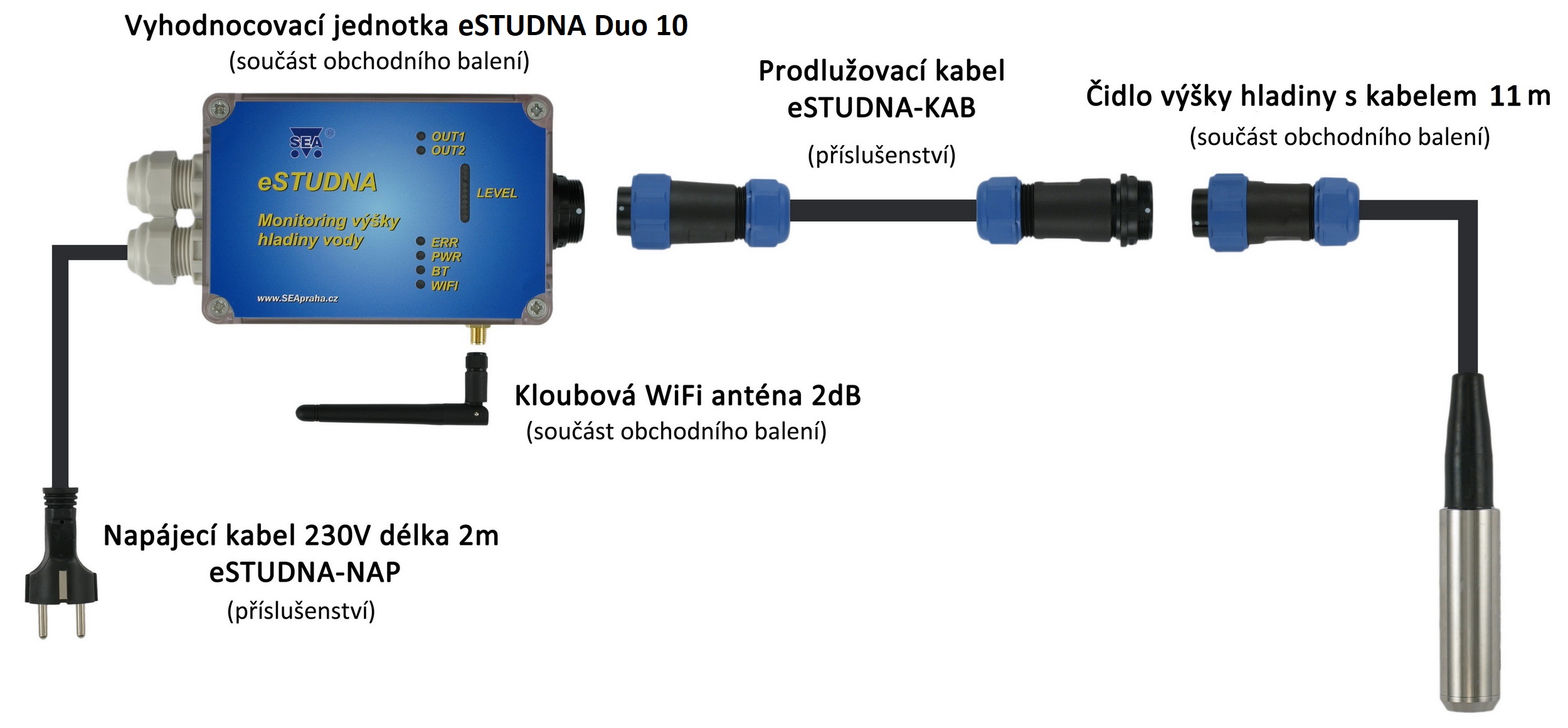

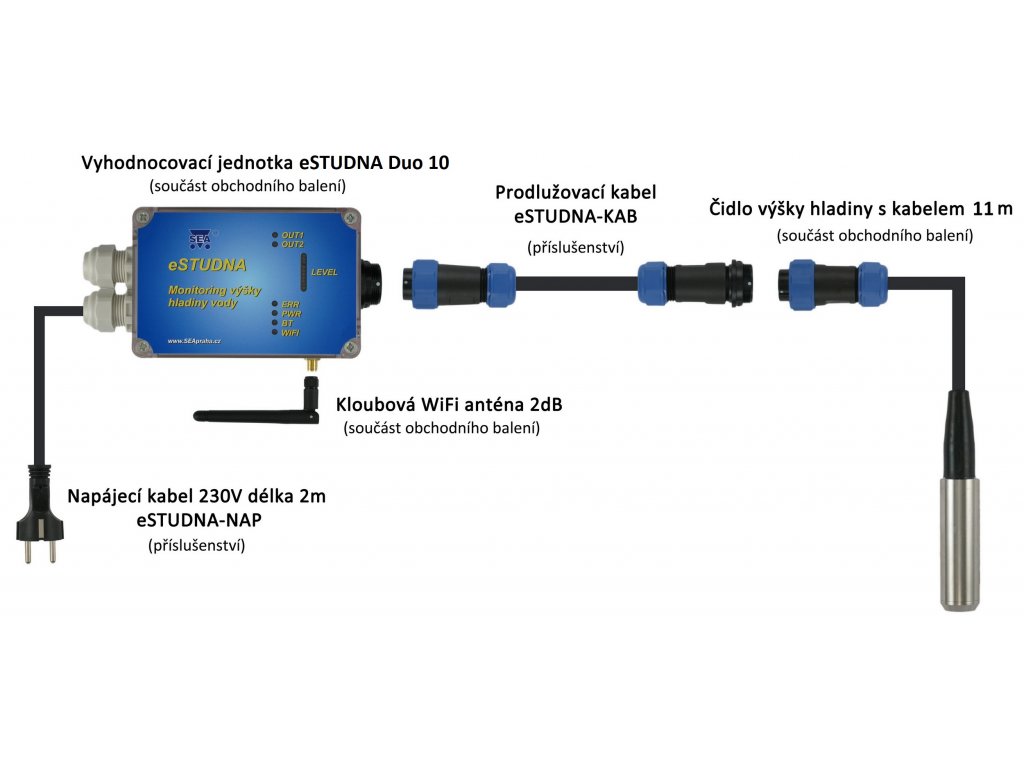

Příklad sestavy eSTUDNA a příslušenství:

eSTUDNA-DUO-10_obchodní_balení

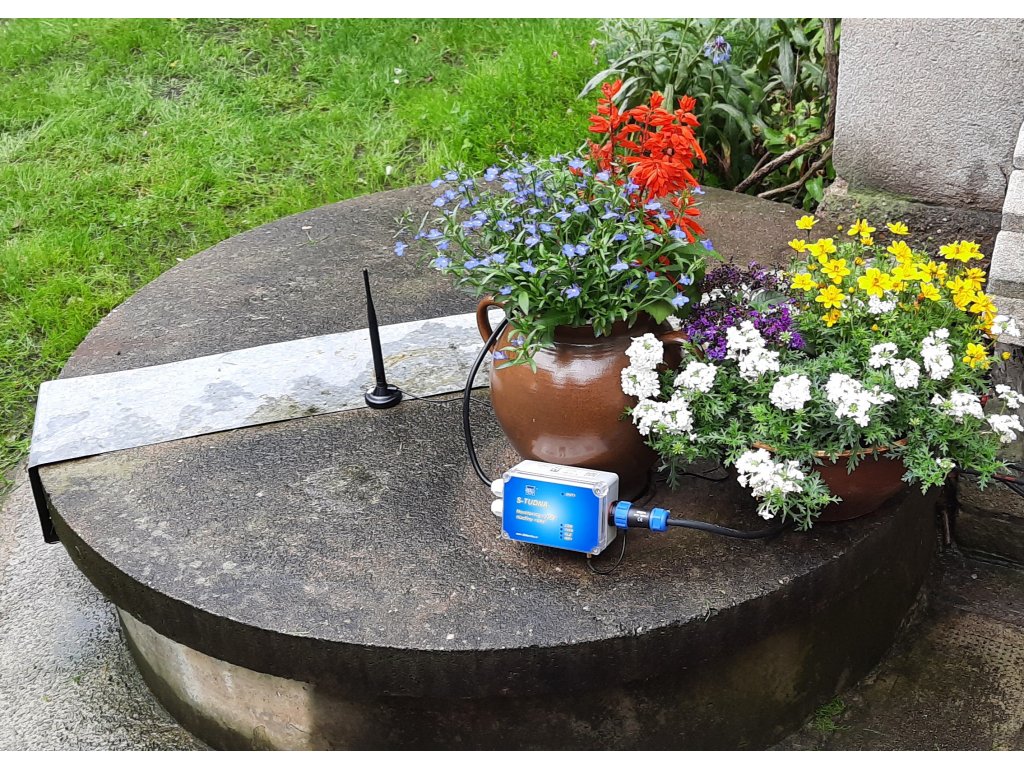

Zařízení je určené pro venkovní použití. Vždy je ale lepší ho umístit na kryté místo, aby nebylo přímo vystavené povětrnostním vlivům.

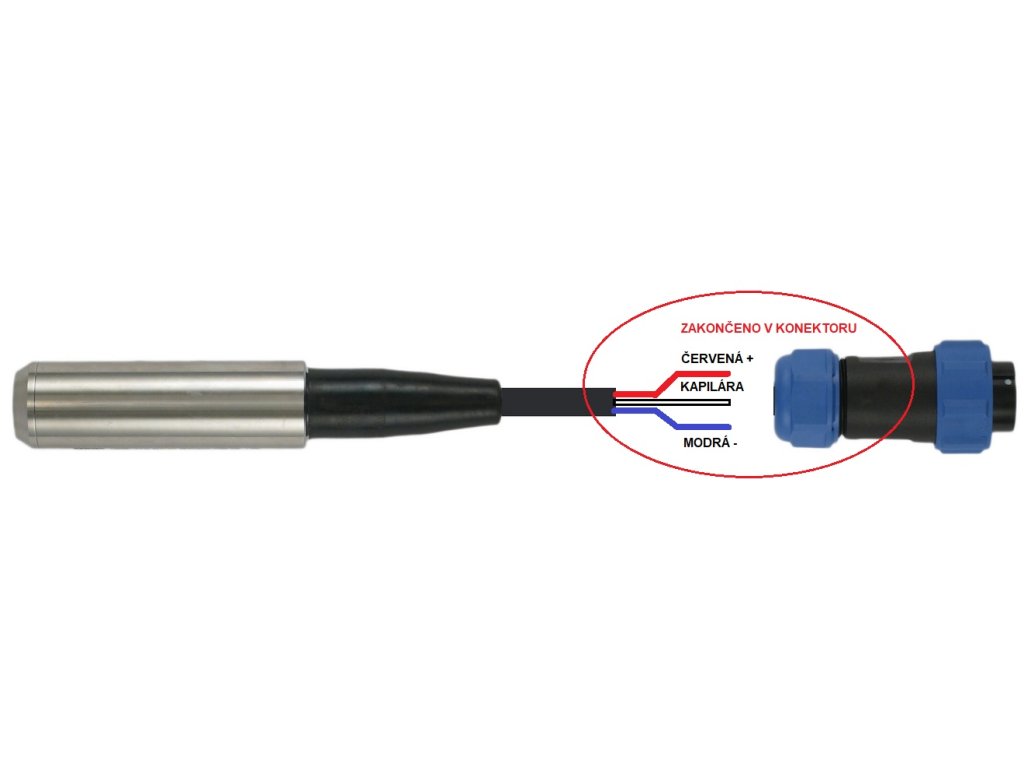

Čidlo výšky hladiny

Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Pokud do konektoru pronikne voda, přes kapiláru zateče do elektroniky čidla a dojde ke zničení čidla.

eSTUDNA_cidlo

Kabel čidla je třeba z konektoru vést rovně alespoň v délce 30cm. U konektoru kabel neohýbat, jinak se deformuje těsnění v konektoru a může do konektoru proniknout vlhkost.

kabel neohybat     kabel z konetoru OK

Zapojení - čerpadlo

eSTUDNA_zapojení čerpadlo 230V

Zapojení - ventil

eSTUDNA_ventil

Návod k obsluze v českém jazyce: eSTUDNA-DUO-10_Users_Manual_CZ_v2_10

Update FW        eSTUDNA_návod update FW

API                        Získání hladiny eStudny přes API

API                       Ovládání výstupů eStudny přes API

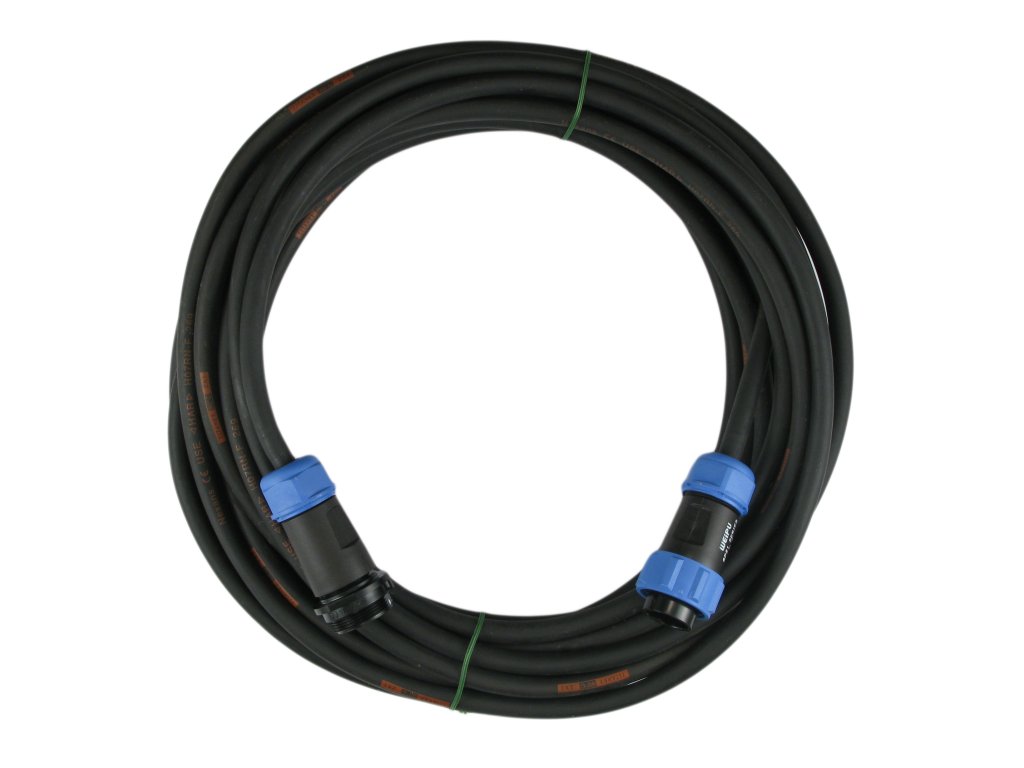

Možným příslušenstvím k prodlužovacím kabelům je sada konektorů (2 pin male + 2 pin female), letovací na kabel. Objednat lze zde.

eSTUDNA-KON_menší obr

Doplňkové parametry

Kategorie: eSTUDNA
Záruka: 2 roky
Napájení: 230 Vstř
Spotřeba: typ. 1,5W
Vstup čidla hladiny: 1x 0-10 m
Digitální výstup: 2x kontakt relé 230V / 10A
WiFi modul: pásmo 2,4Ghz
Bluetooth: verze 4.2 a vyšší
Provozní teplota: -20°C až +45°C
Rozměry (bez WiFi antény): 170 x 85 x 55 mm
Krytí: IP65 (ochrana před tryskající vodou)
Čidlo výšky hladiny: délka kabelu 11m, koncovka průměr 29mm
