GSM-R5-STUDNA - online GSM zařízení pro hlídání hladiny v nádržích a studnách

Detailní popis produktu

Zařízení GSM-R5-STUDNA Vám umožní dálkové sledování výšky hladiny vody ve Vaší studni nebo nádrži.

Pro provoz GSM-R5-STUDNA je vyžadováno připojení k internetu, které je realizováno prostřednictvím sítě GSM. Aktuální data máte kdykoliv k dispozici ve webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na prudké změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

Instalace zařízení GSM-R5-STUDNA je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V. Prostřednictvím GSM sítě provedete konfiguraci zařízení pomocí webové aplikace SEA CML.

POZOR: Připojení zařízení smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací!

Pro provoz zařízení GSM-R5-STUDNA je nutná nano SIM karta libovolného operátora s aktivovaným datovým tarifem. Čerpání dat může být operátorem zpoplatněno dle Vámi sjednaného tarifu. Nano SIM karta musí mít vypnutý PIN kód.

Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům. Ve webové aplikaci jsou naměřené hodnoty hladiny vody přehledně zpracovány do grafu.

Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.

• On-line aktuální hladina vody

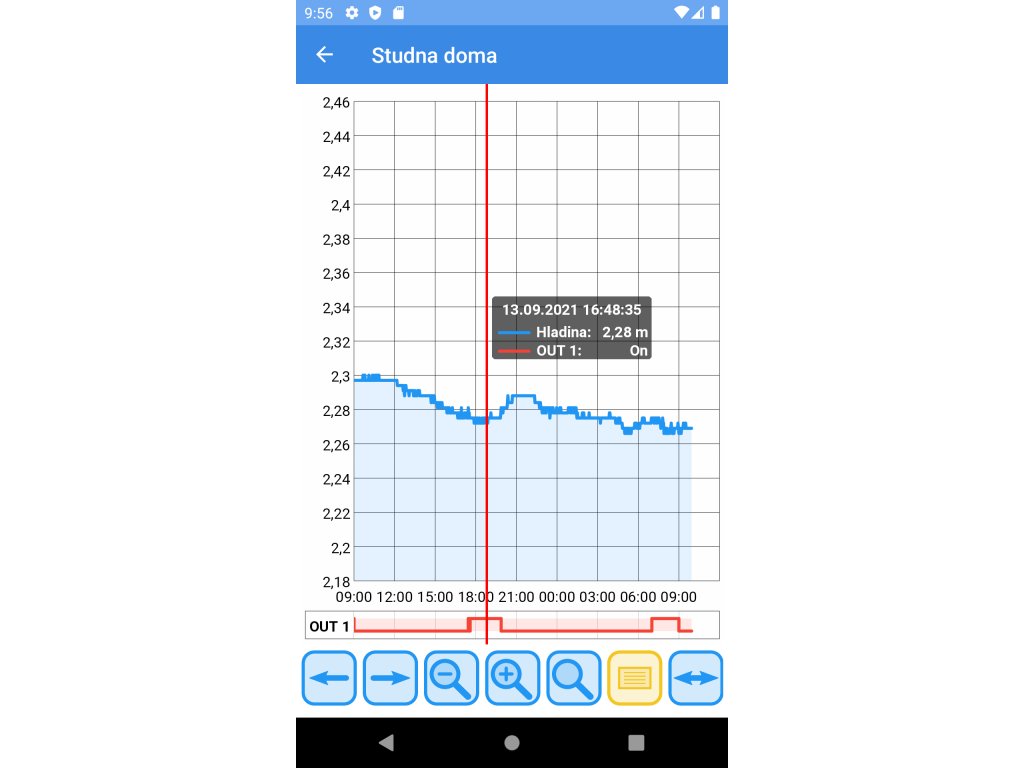

• Přehledný graf s historií hladiny
• Nastavení alarmu při překročení minimální nebo maximální hladiny
• Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci

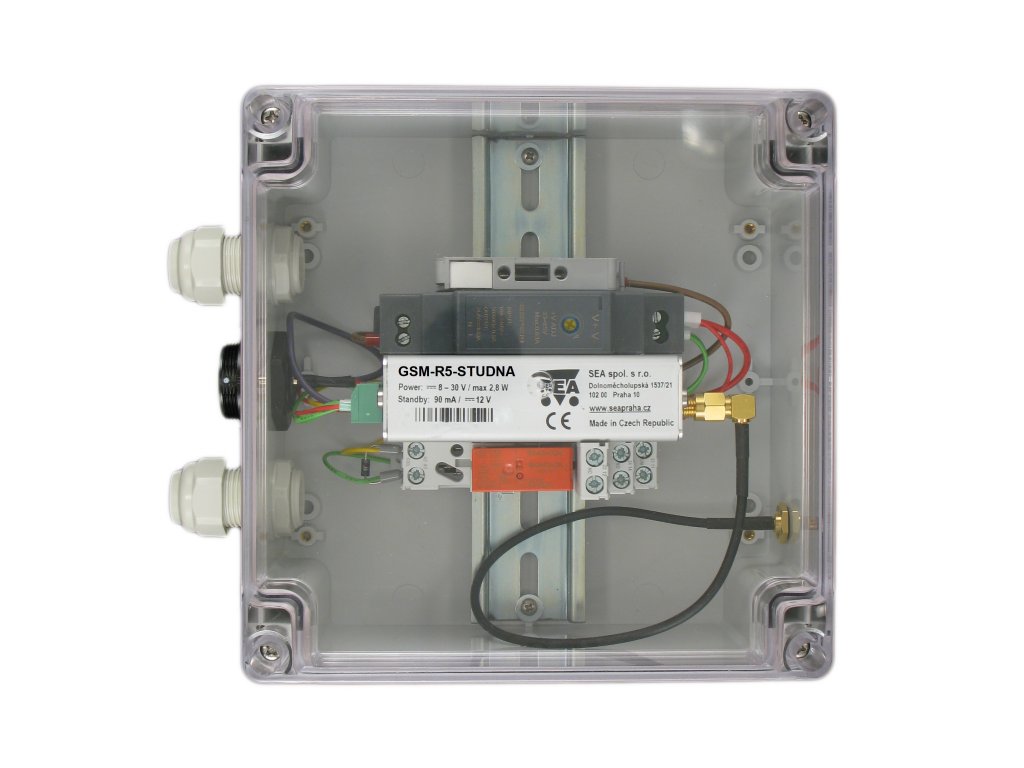

V boxu vyhodnocovací jednotky GSM-R5-STUDNA je umístěno relé v patici, které slouží pro připojení čerpadla. Lze spínat napětí max. 250 V a proud 8 A.

V aplikaci GSM-R5-STUDNA máte vždy a odkudkoliv aktuální informace o hladině vody.

GSM-R5-STUDNA je Váš nový pomocník pro co nejlepší využití zásob vody ve studni nebo nádrži.

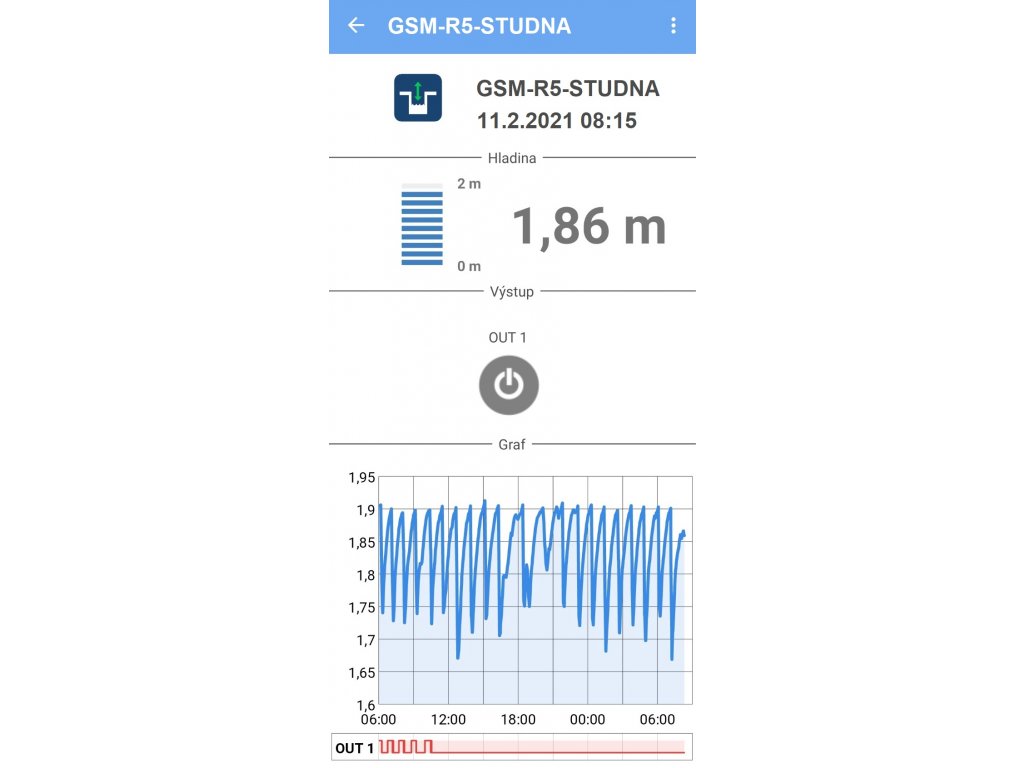

Ovládání z Vašeho mobilního telefonu

Aplikace pro Android a iOS

Upozornění: Pro funkčnost aplikace CML5 je nutné mít na SIM kartě, která je vložena v zařízení, aktivovaný datový tarif. Čerpání dat může být operátorem zpoplatněno dle Vámi sjednaného tarifu.

Množství přenesených dat závisí na tom, jak často se mění hladina. Standardně pro provoz zařízení GSM-R5-STUDNA doporučujeme datový balíček 250 MB/měsíc.

V aplikaci CML5 SEA máte vždy a odkudkoliv aktuální informace o hladině vody.

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM a WiFi aplikací jsme vyvinuli aplikaci CML5 SEA určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení.

Aplikace umožňuje přihlášení více uživatelů s různými právy přístupu.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód, který naleznete přímo na výrobku.

https://cml5.seapraha.cz/apiv2/mobile?os=ANDROID

https://cml5.seapraha.cz/apiv2/mobile?os=IOS

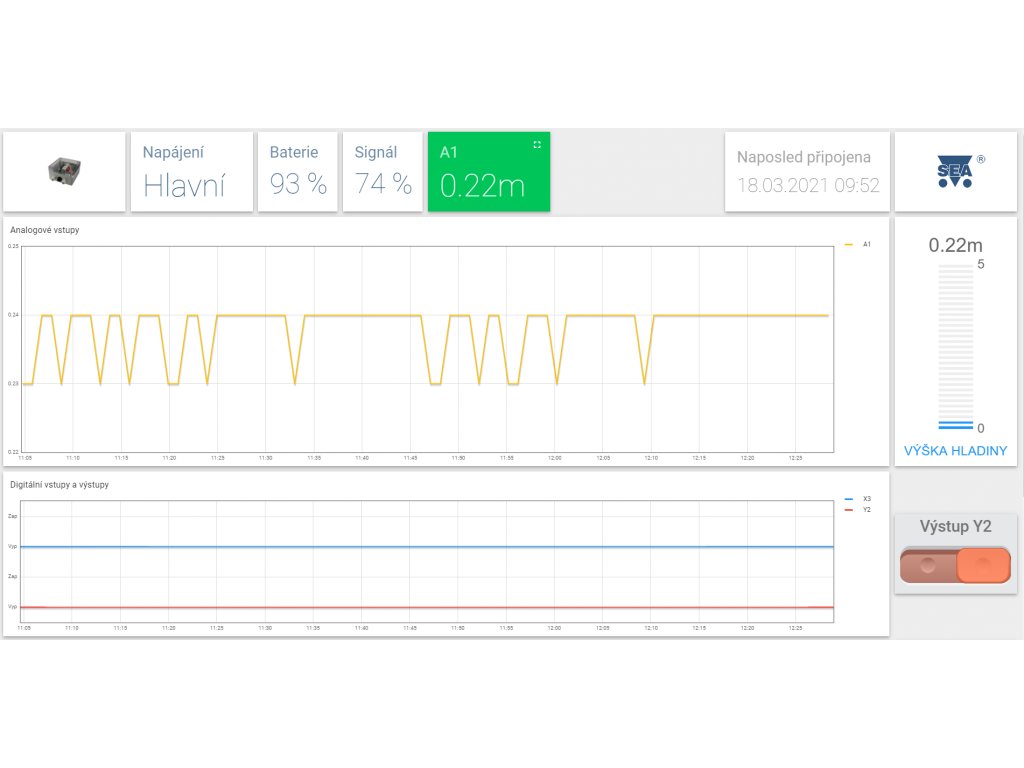

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml5.seapraha.cz

Přímo z webové stránky také můžete ovládat výstup nebo si nastavit e-maily s alarmovými hlášeními.

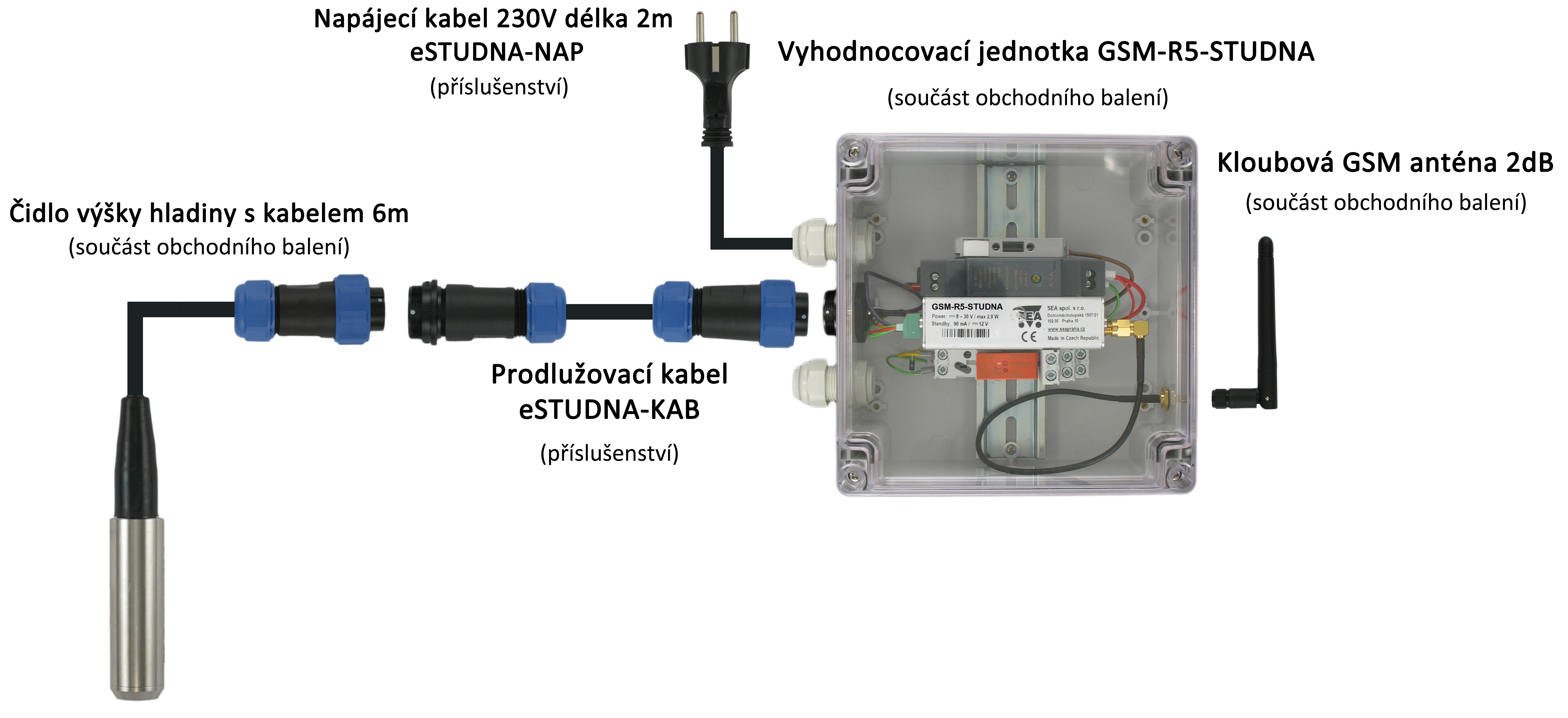

Příklad sestavy GSM-R5-STUDNA a příslušenství:

Čidlo výšky hladiny

Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Pokud do konektoru pronikne voda, přes kapiláru zateče do elektroniky čidla a dojde ke zničení čidla.

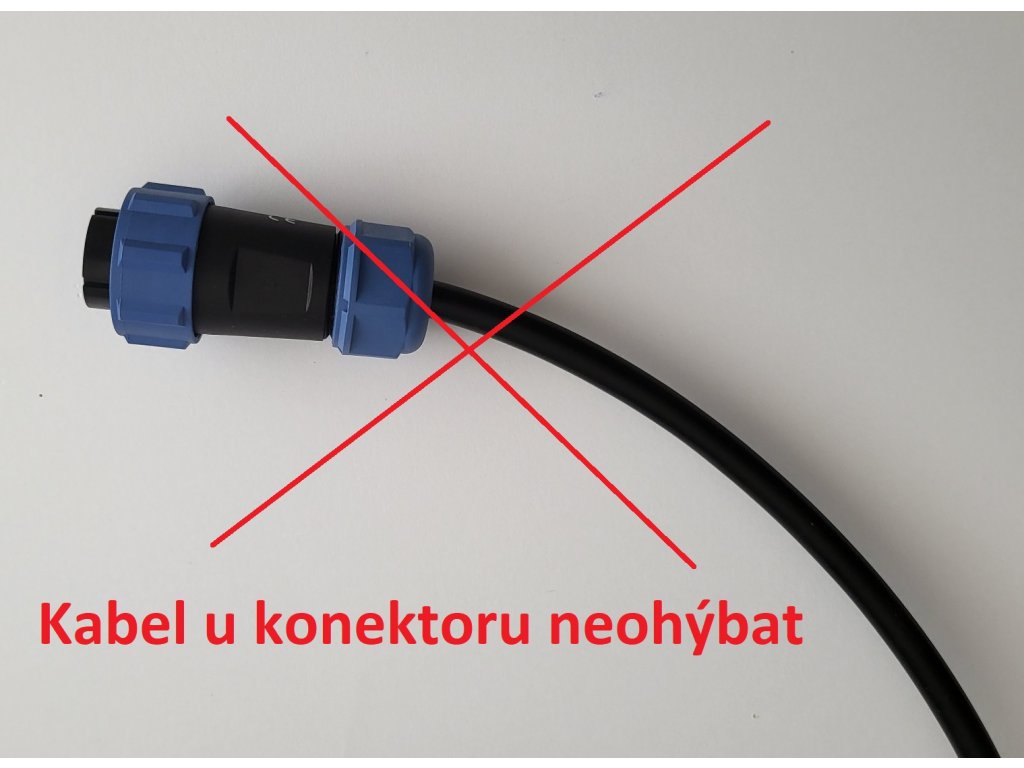

Kabel čidla je třeba z konektoru vést rovně alespoň v délce 30cm. U konektoru kabel neohýbat, jinak se deformuje těsnění v konektoru a může do konektoru proniknout vlhkost.

Zapojení - čerpadlo

Zapojení - ventil

Návod k obsluze v českém jazyce - GSM-R5-STUDNA_Users_Manual_CZ_v1_09

Update FW: eSTUDNA_návod update FW

API:           Ovládání výstupů eStudny přes API

API:           Získání hladiny eStudny přes API

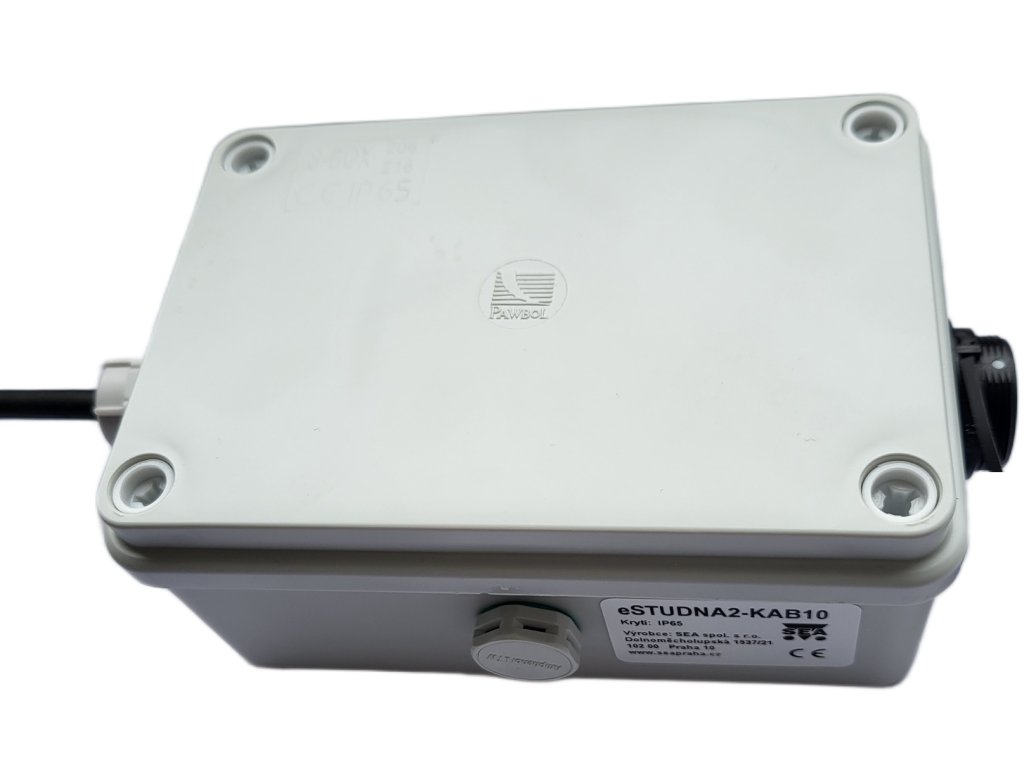

Návod k použití eSTUDNA-KABxx: eSTUDNA2-KAB_Users_Manual_CZ_v1_01

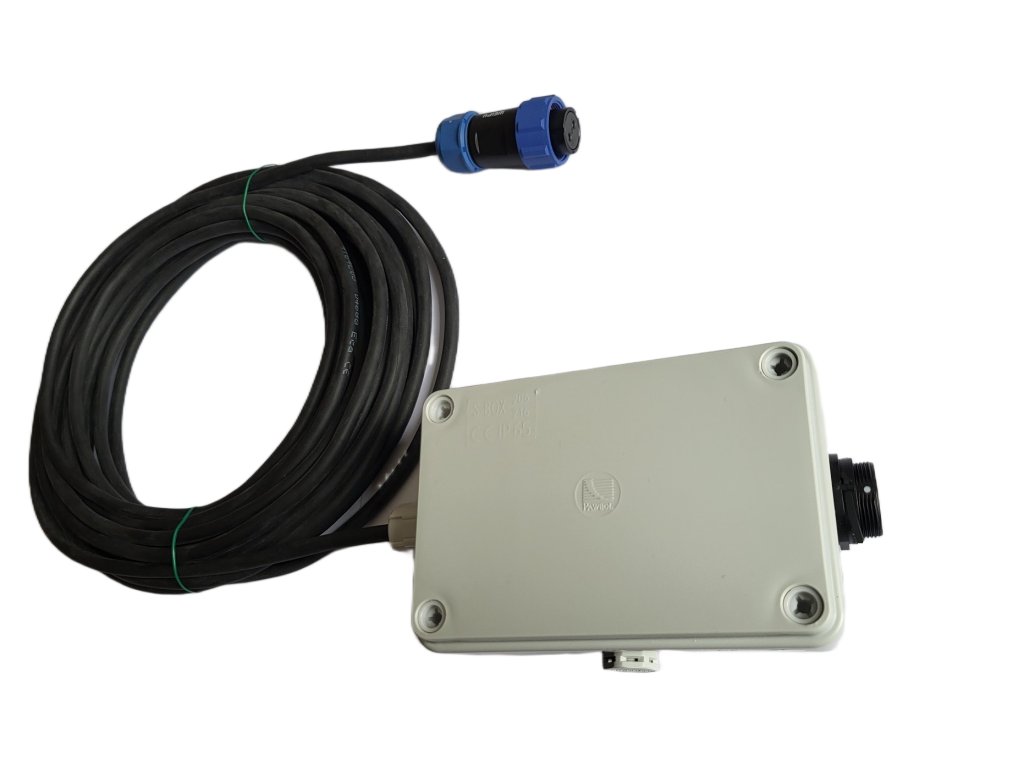

 Možným příslušenstvím jsou prodlužovací kabely, objednat lze zde.
